Faire un escalier à partir d’un modèle

Calculer un escalier à partir d’un modèle

La façon la plus simple de construire un escalier est d’utiliser un des modèles prédéfinis que vous pouvez télécharger gratuitement de notre site. Après le téléchargement il suffit de l’éditer dans StairDesigner, notre logiciel d’escalier.

Cette vidéo montre comment télécharger le modèle et le modifier avec StairDesigner.

Même si vous n’êtes pas un pro de l’escalier, avec un modèle vous pouvez construire votre escalier et sortir les documents de fabrication en 10 minutes.

Vous pouvez télécharger un escalier exemple ici.

Si le modèle correspond à votre projet, vous pouvez l’utiliser comme tel mais il est plus probable qu’il faille le modifier pour s’adapter aux dimensions de votre cage d’escalier.

Avec StairDesigner, il est facile de modifier un escalier pour qu’il s’adapte à pratiquement toute cage et dimension en quelques clics de souris. Ce qui est encore plus intéressant, vous pouvez modifier un modèle sans être expert en escalier ou logiciel d’escalier.

Dans cet article, je vais vous montrer comment éditer un escalier modèle et en faire un autre escalier pour une cage complètement différente.

Pour bien comprendre la démarche à suivre téléchargez le modèle et suivez les instructions du manuel.

Voici l’escalier dans StairDesigner:

Escalier quart tournant balancé

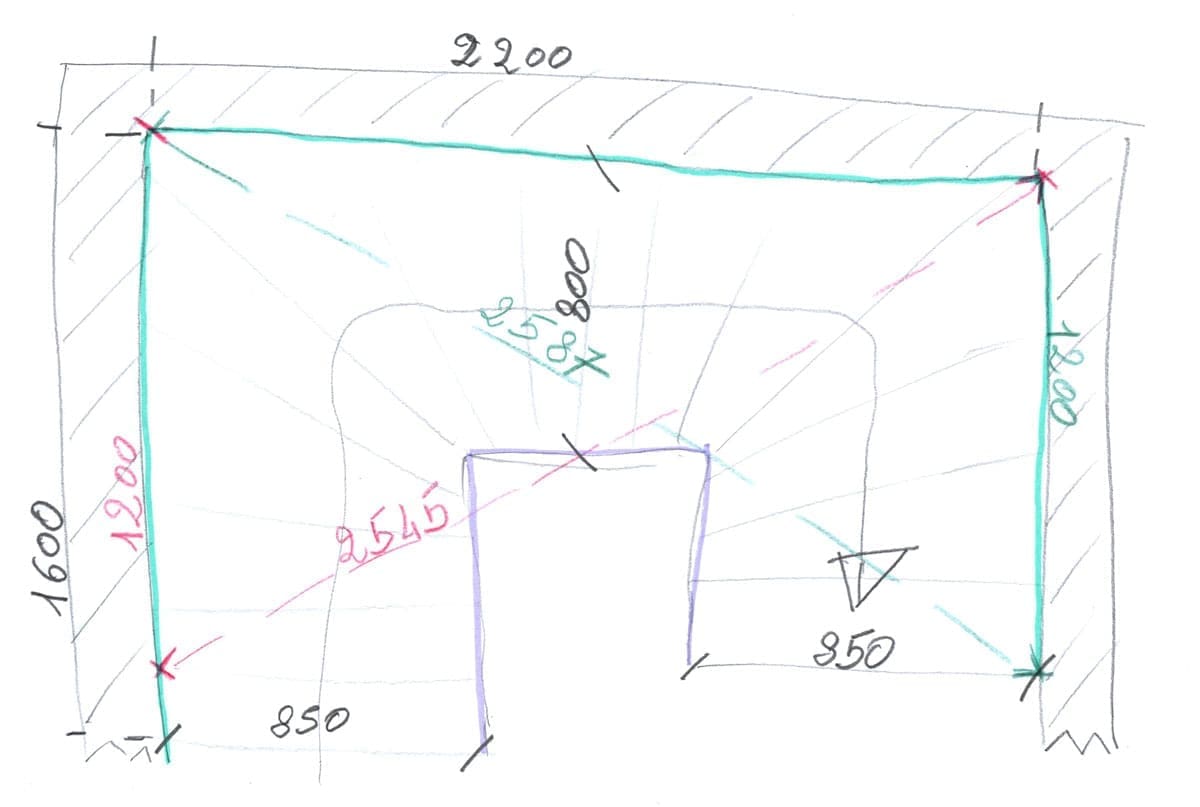

Je souhaite adapter l’escalier à une nouvelle cage, l’esquisse de la cage est dessinée ci-dessous :

numeriser0005

Je souhaite apporter à mon modèle les modifications suivantes:

Je veux changer l’escalier quart tournant pour en faire un deux quarts tournant

Je veux modifier la hauteur de 2800mm à 2750mm

Et dans un deuxième temps, je souhaite modifier l’escalier pour qu’il s’adapte à une cage qui n’est pas d’équerre, mais pour faciliter la fabrication je veux garder les limons et rampes intérieurs d’équerre.

Pour commencer, modifions les dimensions de l’escalier.

Modification des dimensions de la cage d’escalier

StairDesigner stocke les paramètres des poteaux avec chaque poteau.

Quand on modifie la forme d’un escalier, ces paramètres doivent être redéfinis. Pour pouvoir retrouver les paramètres exacts de chaque poteau il est utile de les noter avant de modifier l’escalier.

Pour afficher les paramètres d’un poteau cliquez avec le bouton droit sur le poteau:

pot-orig-dims

Dans le menu POTEAU notez les paramètres de DEBORD DROIT / GAUCHE et de positionnement.

Pour le poteau d’angle, la boîte de dialogue est la suivante :

pot-para-orig1

Pour les poteaux d’extrémités, notez les paramètres suivants :

pot-dep-para-orig

Edition de la cage d’escalier

Cliquez sur le bouton PARAMETERS CAGE

bouton-para-cage

Dans le menu PARAMETRES CAGE, cliquez sur le bouton AJOUTER VOLEE :

para-cage-ajout-vol

Puis modifier la LONGUEUR et les LARGEURS des volées et la HAUTEUR A FRANCHIR, puis cliquez sur le bouton CALCULER. Vous devez avoir une boîte de dialogue comme ceci :

para-cage-nouv-val

Notez que le bouton OK est rouge car le pas de foulé de l’escalier ne correspond plus aux normes : 2H+G >600<640

Pour optimiser l’escalier cliquez sur le bouton AIDE;

StairDesigner affiche la boîte de dialogue AIDE CONSTRUCTION ESCALIER

aide-constr

Pour normaliser l’escalier, StairDesigner propose de modifier le nombre des hauteurs et remplacer les 15 hauteurs par 14.

Cliquez sur le bouton OK.

Le bouton OK de la boîte PARAMETRE CAGE est maintenant vert.

Cliquez sur le bouton OK et StairDesigner affiche le plan de l’escalier avec ses nouvelles dimensions.

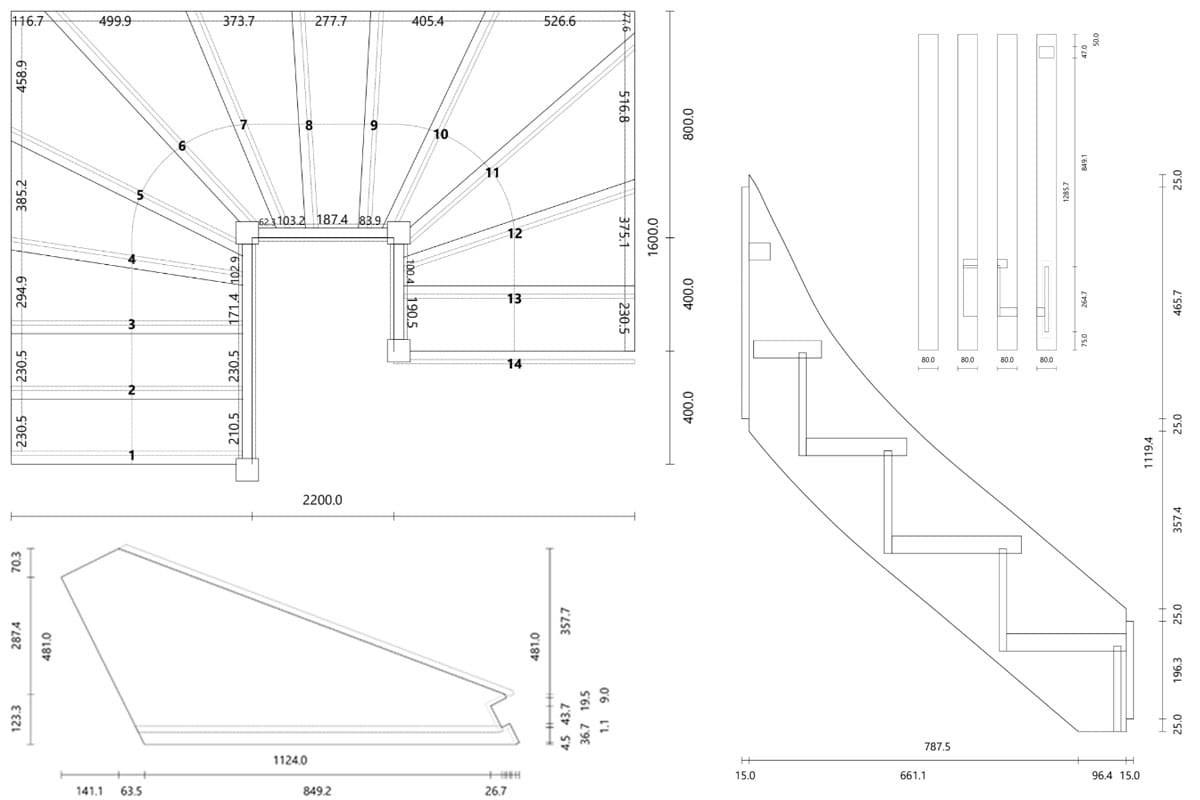

plan-modif

Il faut maintenant ajouter les poteaux.

Placez la souris à l’intérieur d’un limon sur l’emplacement d’un poteau, une tache rose sera affichée.

Puis cliquez à droite pour afficher le menu de paramétrage des poteaux.

Cliquez sur POTEAU

Dans le menu POTEAU, remplacez les valeurs par défaut par les valeurs que vous avez relevées précédemment, puis cliquez sur OK.

StairDesigner dessine le plan d’escalier avec ses poteaux.

plan-esc2-pot

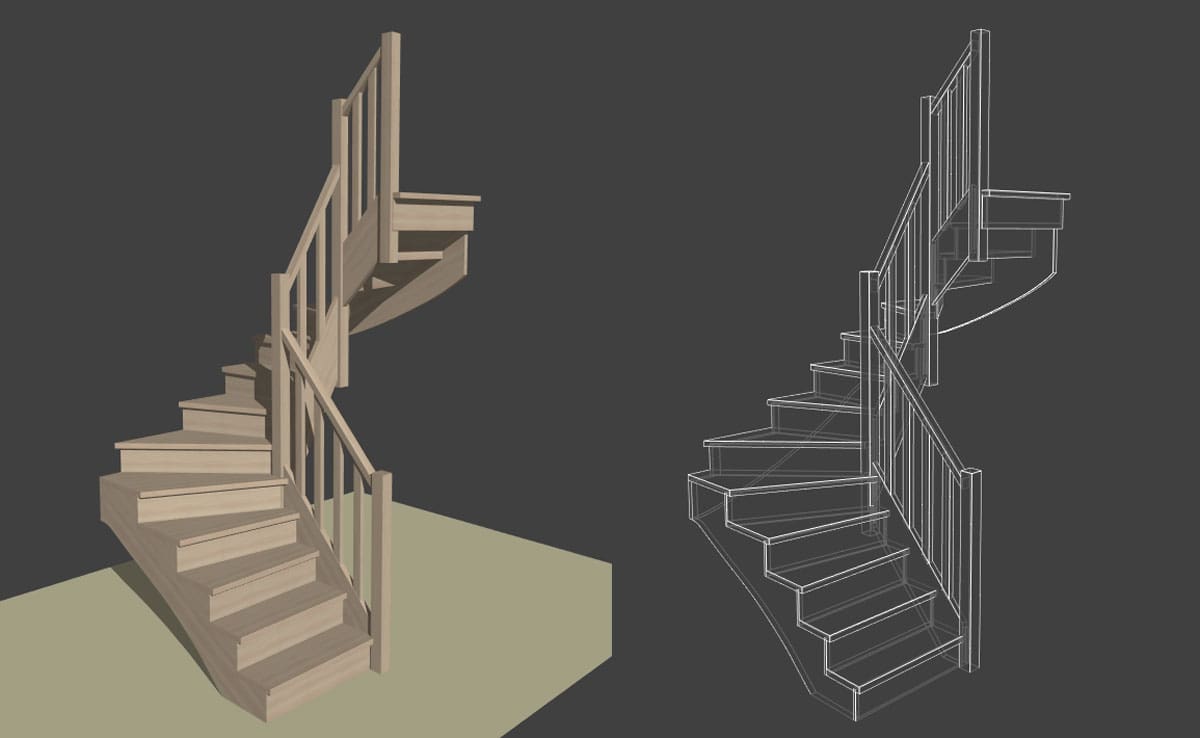

Et en 3D

esc2-3d

Si la cage était d’équerre, l’escalier serait prêt à fabriquer.

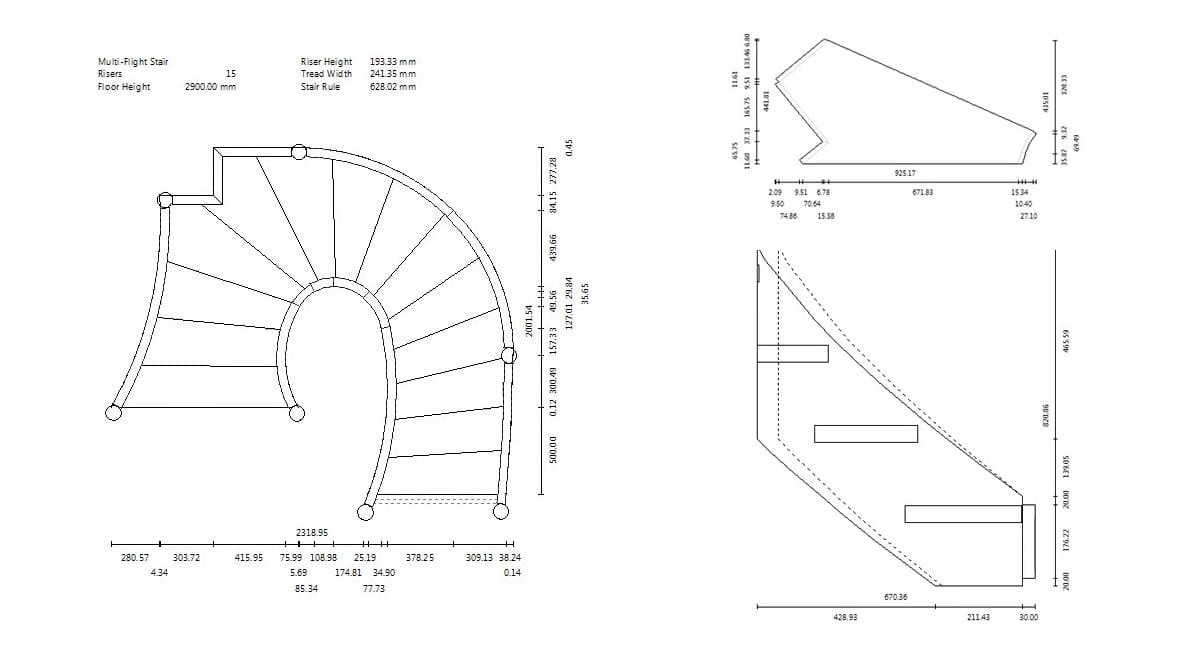

Il suffit d’imprimer le dossier d’atelier et les fichiers DXF pour lancer la fabrication.

Le service StairFile qui donne la procédure à suivre pour optimiser les fichiers pour le traçage ou le pilotage des machines à commandes numériques.

Si vous n’avez pas de modèle adapté à votre projet pouvez-vous poster sur notre forum pour que je vous en fasse un avec vos spécifications.

J’espère que cet article vous a intéressé et qu’il vous a été utile.

Dans mon prochain article, je vous montrerai comment, avec l’outil de TRIANGULATION de StairDesigner, adapter cet escalier sur une cage qui n’est pas d’équerre.
