Clmex et Divario
Avatar
Alex

Nombre de messages du forum : 2107
Membre depuis:
décembre 14, 2016
sp_UserOfflineSmall Hors ligne
12
avril 2, 2024 - 7:21 am
sp_Permalink sp_Print sp_EditHistory

Bonjour,

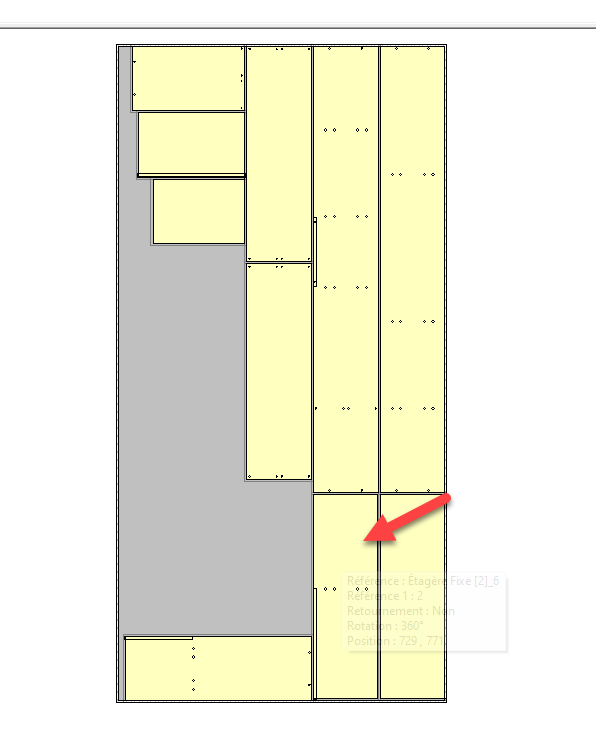

Lors que j’ouvre ton nst, j’ai toutes les pièces

5 Moyennes, 3 petites et 2 longues

nst.pngAgrandir l'image


Met peut être que je manque quelques choses?

Bien à toi, Alex

sp_PlupAttachments Pièces jointes
Avatar
Alon

Nombre de messages du forum : 8
Membre depuis:
février 3, 2024
sp_UserOfflineSmall Hors ligne
11
avril 1, 2024 - 12:39 pm
sp_Permalink sp_Print

Salut Alex,

Merci. Dans le meuble ci-joint lorsque je lance l’optimisation vers Optinest il me manque l’étagère fixe (2) ? J’ai tenté à plusieurs reprises en enlevant par exemple les rainures Divario que de toute façon je ne fais pas à la CNC mais rien n’y fait…

Ci-joint les fichiers. Merci pour ton aide.

Bien cordialement

Alon

Avatar
Alex

Nombre de messages du forum : 2107
Membre depuis:
décembre 14, 2016
sp_UserOfflineSmall Hors ligne
10
mars 27, 2024 - 8:37 am
sp_Permalink sp_Print

Bonjour,

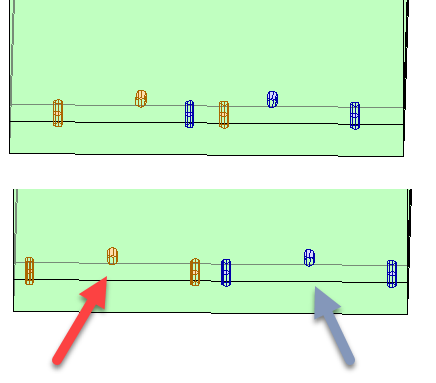

Oui c’est bien cela car en vue de le profondeur en 80-80, seraient à cheval lien sur l’autre

en 80×80 pointage arrière orange, avant bleu

et 60×60, c

80x80-vs-60x60.pngAgrandir l'image

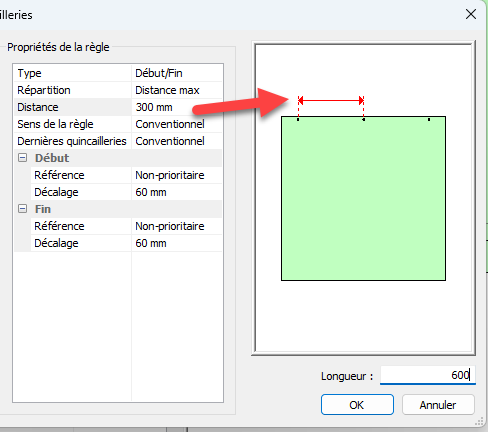

comme expliqué dans la vidéo, je suis même en 60×60/300-n

60 avant, 60 arrière et 300 de distance

Ce qui fait que dès que l’espace entre deux quincailleries est supérieur à 300mm PolyBoard ajoute une quincaillerie supplémentaire

seuile.pngAgrandir l'image

ce qui est un standard pour tout lien de fixation simple,

Bien à toi, Alex

sp_PlupAttachments Pièces jointes
Avatar
Alon

Nombre de messages du forum : 8
Membre depuis:
février 3, 2024
sp_UserOfflineSmall Hors ligne
9
mars 26, 2024 - 4:05 pm
sp_Permalink sp_Print

Salut Alex,

Oui j’ai raté ton appel mais je crois que tu as bien compris. Et si de mon côté j’ai bien compris, la seule chose que j’ai à faire c’est de changer la règle en 0060-0060/0600n et le reste suit.

Bien cordialement

Alon

Avatar
Alex

Nombre de messages du forum : 2107
Membre depuis:
décembre 14, 2016
sp_UserOfflineSmall Hors ligne
8
mars 26, 2024 - 2:14 pm
sp_Permalink sp_Print sp_EditHistory

Bonjour,

Je n’ai hélas pas réussi à te joindre pour comprendre quelle partie était mal positionné,

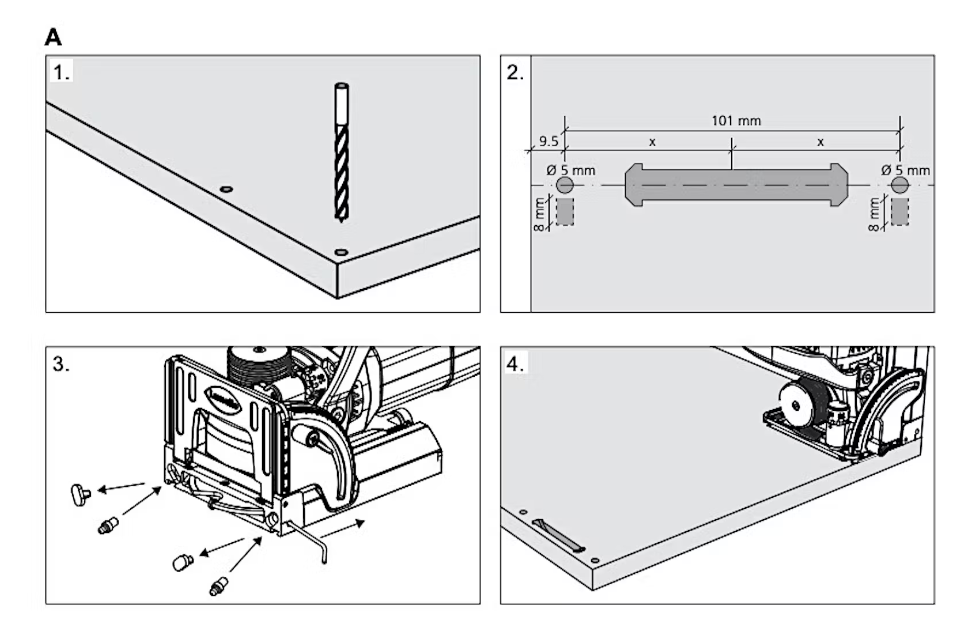

L’entraxe des centreurs est bien de 101 soit 50.5 et -50.5

lam-1.pngAgrandir l'image

Comme expliqué dans la vidéo effectivement le 80-80 dans ton meuble d’origine n’est pas adéquates mais il faut bien du 60/60 à l’axe de l’avant et l’arrière

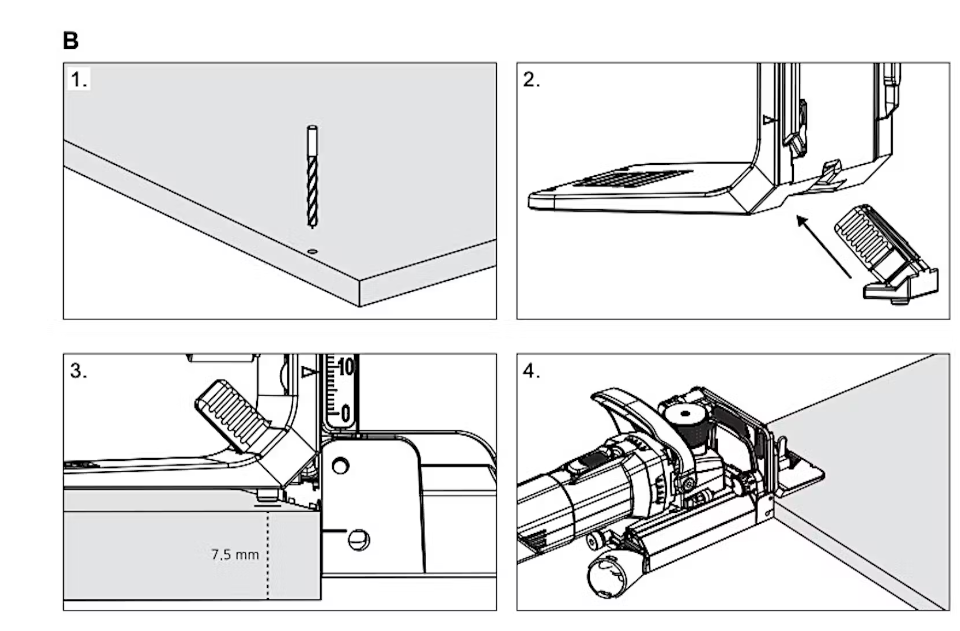

avec la Zeta dans ce cas avec des joue en 22, il faudra alors régler la machine à 11,

Le trou de D6 sur la face restera bien axe celon cette configuration , à 7.5mm du chant

lam-2.pngAgrandir l'image



Bien à toi, Alex


sp_PlupAttachments Pièces jointes
Avatar
Alon

Nombre de messages du forum : 8
Membre depuis:
février 3, 2024
sp_UserOfflineSmall Hors ligne
7
mars 26, 2024 - 1:23 pm
sp_Permalink sp_Print

Salut Alex,

Après un 1er test:

– Pour Divario tout est ok

– Pour Clamex: Les perçage de 5 ne sont pas bien positionnés. Il y a un décalage entre le chant de la pièce et la machine positionnée. Je crois que la règle devrait être 0060-0060/0600n et non pas 0080-0080/600n. J’ai tenté de modifier mais je ne suis pas certain du résultat, sachant que si les perçage de positionnement de diamètre 5 bougent il faudrait aussi à priori modifier la position du perçage de diamètre 6.

Ci-joint une doc qui à priori est plus claire. Merci pour ton aide

Alon

Avatar
Alex

Nombre de messages du forum : 2107
Membre depuis:
décembre 14, 2016
sp_UserOfflineSmall Hors ligne
6
mars 25, 2024 - 2:23 pm
sp_Permalink sp_Print

Bonjour,

« petit » debrief en video

Bien à toi, Alex

Avatar
Alon

Nombre de messages du forum : 8
Membre depuis:
février 3, 2024
sp_UserOfflineSmall Hors ligne
5
mars 22, 2024 - 4:32 pm
sp_Permalink sp_Print

Merci Alex,

Ci-joint le projet que je dois réaliser. Du côté des fixations clamex et divario, ça te semble ok ?

Le meuble à une profondeur de 240 cm, dois-je modifier la règle des distances ?

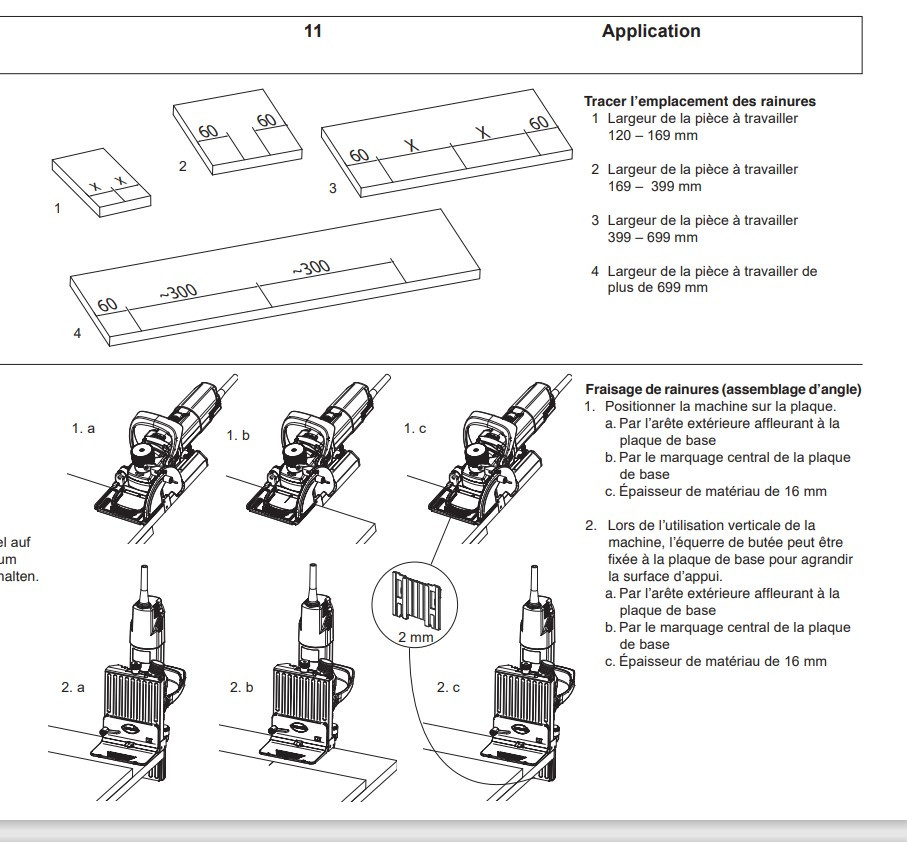

A toutes fins utiles je transmets les règles des distances lamello pour le traçage des rainures.

Bien cordialement

Alondistances.jpgAgrandir l'image

sp_PlupAttachments Pièces jointes
Avatar
Alex

Nombre de messages du forum : 2107
Membre depuis:
décembre 14, 2016
sp_UserOfflineSmall Hors ligne
4
mars 22, 2024 - 12:14 pm
sp_Permalink sp_Print

Bonjour,

1-P10 / P14 seul la profondeur change avec la portatif

2- oui c’est pour cela que j’ai mis 2 quincaillerie dans le meuble, une sur la F1 et une sur F2, ou manuellement sur le panneaux avec option inverser la face

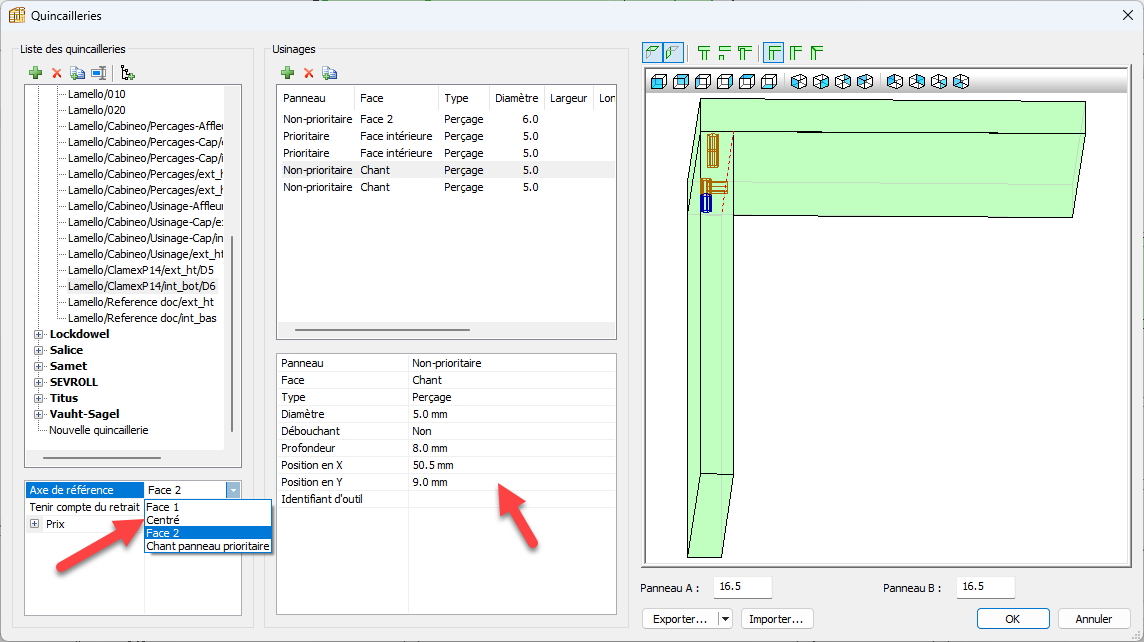

3- la position ici est fixe mais elle peut être placé automatiquement à voir ci-dessous

en sélectionnant axe de référence centré et un Y a 0 mm

centré.pngAgrandir l'image

Bien à toi, Alex

sp_PlupAttachments Pièces jointes
Avatar
Alon

Nombre de messages du forum : 8
Membre depuis:
février 3, 2024
sp_UserOfflineSmall Hors ligne
3
mars 22, 2024 - 10:13 am
sp_Permalink sp_Print

Bonjour Alex,

Merci.

Quelques précisions s’il te plait pour le Clamex:

1- la règle est elle la même qu’il s’agisse d’un clamex P14 ou d’un clamex P10 ?

2- Si je veux positionner le perçage de 6 mm sur le dessus du toit ou sur le dessous du socle il me suffit de changer la position de perçage de face 2 à face 1 ?

3- Quelque soit l’épaisseur du panneau polyboard placera toujours le perçage de 5 mm à une distance de l’épaissuer/2 ou bien dois-je modifier un paramètre ?

Bien cordialement

Alon
