Bonjour,
Ci-joint les documents,
Bien à toi, Alex
octobre 29, 2015
Hors ligne
Bonjour alex,
j’ai bien verifier tout les parametrages.
Tout était bon.
Une fois le tiroir installé dans la zone, j’arrivai pas à modifier le choix de profondeur de tiroirs.
j’ai essayé en vidant la zone et en faisant à nouveau l’insertion d’un tiroir à la bonne profondeur et ça as marché.
Ci joint 2 meubles pour l’edition des plans.
Cordialement
Roland
décembre 14, 2016
Hors ligne
Bonjour,
J’ai remis la video ci dessous, Le preference sont depuis le menu Outils > Preferences

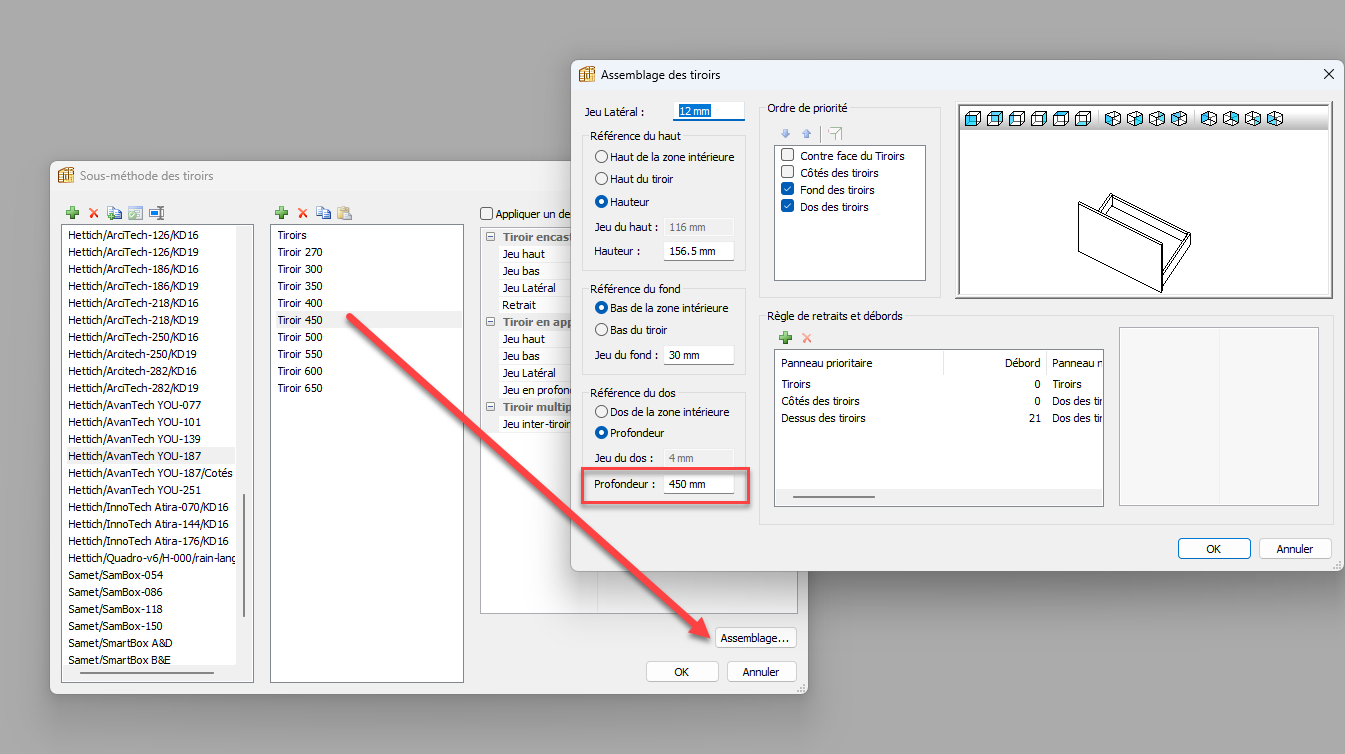

Mais le plus important est de vérifier dans la sous-méthodes des tiroirs, que les longueurs correspondes,
Bien à toi, Alex
décembre 14, 2016
Hors ligne
Bonjour,
De mon cote je vois un tiroir de 270 placé
voici le point à voir
Bien à toi, Alex
octobre 29, 2015
Hors ligne
Bonjour Alex,
ci joint un autre meuble fait avec la methode du precedent .
Pour les tiroirs j’ai choisi dans la sous methode actro 5 D que tu as crée une longueur de tiroir de 450 et sur le dessin, c’est une autre longueur.
il me semble pourtant que le parametrage est correct.
peut tu regarder ou ça coince?
Cordialement
Roland
décembre 14, 2016
Hors ligne
Bonjour,
Je te retourne donc les docs avec le meuble et les tiroirs modifiés en Actro 5D L
Bien à toi, Alex
octobre 29, 2015
Hors ligne
Bonjour alex,
Voilà le meuble modifié grace à tes bons conseils.
je remplacerai le tiroir que j’ai mis quand je saurai parametrer le 5D
ci dessous le lien vers la notice de montage des coulisses 5D pour tiroirs bois:
https://shop.hettich.com/fr_FR…../p/9318283
Cordialement
Roland
décembre 14, 2016
Hors ligne
Bonjour,

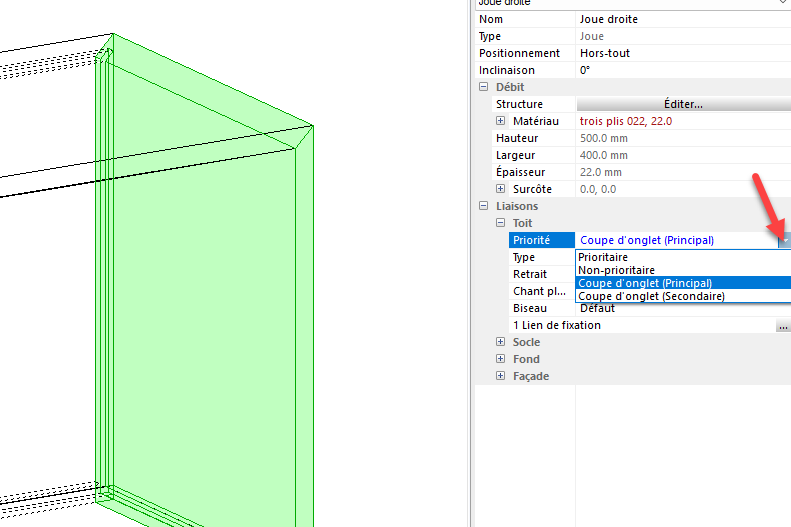

Pour un coupe d’onglet , tu peu jouer avec la liaison Joue/Toit par exemple
ou la sous-méthode corps de meuble en sélectionnant plusieurs elements puis les liés via l’icone « Coupe d’onglet »
Je trouve plusieurs versions de la 5D peux tu me fournir une notice?
Bien à toi, Alex
octobre 29, 2015
Hors ligne
Bonjour Alex,
ci joint un projet de meuble pour déposer une télé.
je voudrai faire soit des assemblages en rainure et j’ai reussi à le parametrer, soit des assemblages à l’onglet et là j’ai pas trouvé.
d’autre part, je voudrai mettre à l’interieur de chaque zone 1 tiroir encastré modèle hettich 5 D prof 380
je sais plus comment on crée une nouvelle longueur et un nouveau modèle de coulisse.
pour l’instant j’ai que des 4D dans mes parametrages et pas de longueur 380.
Dans l’attente de tes explications.
Cordialement
Roland
