Demande ajustement limon entre 3 element ( Palier/2 marche/palier)|Forum|Atelier Bois
Accueil
décembre 14, 2016
Hors ligne
Bonjour,
>J’ai vu le post précèdent concernant l’allongement des limons au dela du nez de marche, mais la ligne sous le « décalage » n’est pas présente chez moi !?
-Celle-ci n’est dispo que pour le premier nez de marche du premier limon « Longueur au deçà du premier nez de marche »
-Ci-joint un export standard,
Qui comprend :
PDFs
DXF-Plan en aplat
DXF-2D, en piece par piece, pour la découpe
DXF-3D, pour logiciels CAD
3DS, Pour SketchUp et logiciels de rendu
Bien à vous, Alex
août 5, 2024
Hors ligne
Bonjour,
Merci beaucoup pour vos conseils, effectivement au debut du projet , j’avais modifié les parametres des limons a 1 ou 0mm( car precedement lors de l’extraction des fichiers en DXF , il y a 2 traces de coupe qui ne sont pas perpendiculaire/identique.) cf demande suivante
maintenant j’ai nettoyé le fichier et j’ai pu reprendre la main sur le programme.
Donc j’ai ajusté les épaisseur de marches a 38mm ( fournisseur marche).
J’ai pu modifier les limons et crémaillière comme souhaité.
J’ai vu le post précèdent concernant l’allongement des limons au dela du nez de marche, mais la ligne sous le « décalage » n’est pas présente chez moi !?
Je peux encore modifier cela sur le DXF , mais si c’est possible dans le programme cela m’arrange. ( c’est pour des prolongation structurel sous le plancher des palliers ou sur la cremailliere du dernier etage/derniere marche qui manque la jonction marche palliere)
Si c’est pas possible, serait il possible d’extraire les fichiers DXF et une version PDF?
Concernant les limons, en DXF si c’est possible de n’avoir qu’un seul tracé par limon ( car la découpe plasma n’est que perpendiculaire a la tole de 10mm ( pas de découpe 3D))
encore Merci beaucoup pour votre sympathie et vos explications
décembre 14, 2016
Hors ligne
Bonjour,
Je regarderai votre projet plus en detail dés que vous aurez pu le contrôler en suivant cette courte video
Quelque soit la version hors mis les dimensions n’a aucun limite
Le fait d’avoir tous décaler est une excellente solutions
Cordialement, Alexandre
août 5, 2024
Hors ligne
Bonjour,

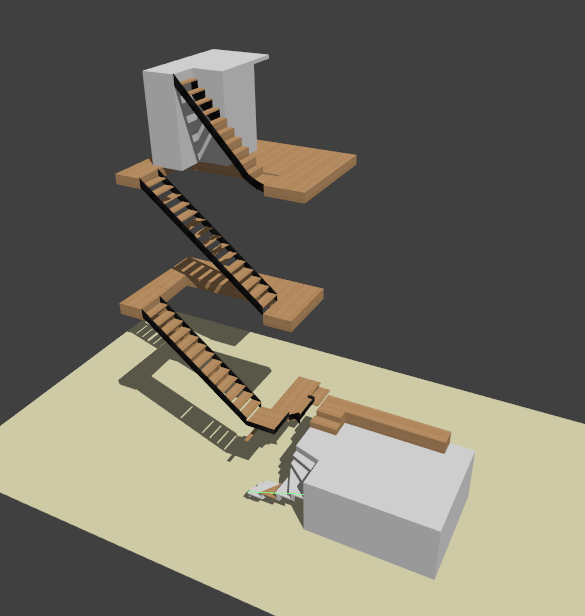

Voici mon fichier,
pour plus de facilité a travailler ( sur le programme) , j’ai décalé latéralement les volées d’escalier mais en réalité elle sont situé l’une au-dessus de l’autre!
Je les ai gardée alignée longitudinalement pour vérifier la hauteur disponible ( la maison est petite )
La finalité est de sortir des fichiers DXF et PDF pour Découpe plasma des Limons Crémailliere en acier de 10mm qui seront la structure meme de l’escalier ( passerelle
Plusieur petite modification sont impossible pour moi avec la version du programme.
c’est une structure limon cremailliere metallique ( 10mm) avec marche en bois 30mm
remarque: Le programme plante des que je veux configurer une marche/contremarche ( peut etre que le fichier est trop volumineux???) mais majoritairement c’est sans contremarche
J’aimerais lisser et lier les limons gauche du palier avant et après de la volée 4 ( marche 14/15)
– sur les paliers : les limons doivent être supérieur ( au dessus de 110mm)
– sur la volée de l’escalier les limons ne doit pas dépasser de la jonction des marches nez et dos ( +20mm)
Toujours Concernant la volée 4 ( marche 14/15)
-la crémaillère droite de la volée 4 doit venir soutenir le pallier ( marche 16) jusqu’au mur ( pied du limon gauche de la volée 5 ) qui fera fonction de contremarche partiel de la jonction 16/17 hauteur 150mm avec 110mm de décalage
autre élément:
Concernant le palier 4 /marche 12 : il faudrait rajouter une crémaillère sur le coté gauche ( structurellement en continuité avec la contremarche de la marche 10/11)
Concernant la volée 7
la crémaillère du coté droit de la volée 7 doit être en jonction structurel avec la crémaillère du palier N°9 ( marche 47) ET N°10 ( marche 48) ( je n’arrive pas a les rajouté dans le programme)
Je suis conscient que cela fait beaucoup d’ajustement, La version et acces au programme me limite beaucoup.
eventuellement je suis joignable par telephone au 0032497/16.49.16 ( numero Europeen, Belgique)
Merci beaucoup a vous pour votre aide
