limon centrale acier sur escalier double quart tournant
Avatar
Alex

Nombre de messages du forum : 2214
Membre depuis:
décembre 14, 2016
sp_UserOfflineSmall Hors ligne
15
juin 14, 2024 - 3:43 pm
sp_Permalink sp_Print sp_EditHistory

Bonjour;

Idéalement l’écart ne doit pas dépasser 10 cm entres chaques lisses

Bien à vous, Alex

Avatar
SEBASTIEN Parrain

Nombre de messages du forum : 9
Membre depuis:
mai 30, 2024
sp_UserOfflineSmall Hors ligne
14
juin 14, 2024 - 2:41 pm
sp_Permalink sp_Print

Bonjour, quelles sont les normes pour rambardes d’escalier, nombre de lisses  et distance par exemple ?

Cordialement

Avatar
Alex

Nombre de messages du forum : 2214
Membre depuis:
décembre 14, 2016
sp_UserOfflineSmall Hors ligne
13
juin 10, 2024 - 5:29 pm
sp_Permalink sp_Print sp_EditHistory

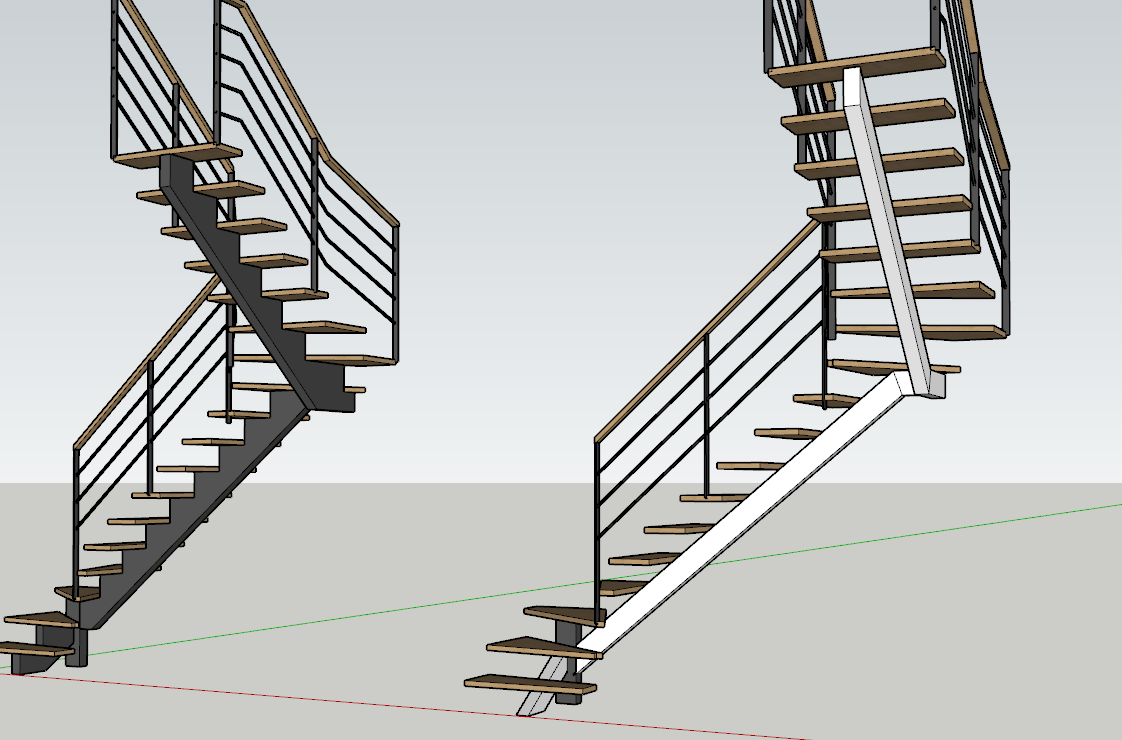

test.pngAgrandir l'image

Bonjour,

Ci-joint les documents classique,

dans le dossier SKP, vous trouverez un import brut dans Sketchup,

et à titre exceptionnel une version « test » avec limon central à titre indicatif, j’espère que cela vous sera utile

Bien à vous, Alex

sp_PlupAttachments Pièces jointes
Avatar
SEBASTIEN Parrain

Nombre de messages du forum : 9
Membre depuis:
mai 30, 2024
sp_UserOfflineSmall Hors ligne
12
juin 9, 2024 - 5:41 pm
sp_Permalink sp_Print

Bonjour Alex,

j’ai bossé sur l’escalier (c’est très fastidieux et laborieux) mais au bout de x heures je pense avoir à peux près réussi sur la crémaillère voir fichier joint .

mais je ne suis pas sur que ça me serve à grand chose car encore une fois c’est un limon centrale de 80×140 que je veux faire comme l’autre fichier joint mais non cintré (escalier 3 limon centrale pas au cotes )

Avatar
Alex

Nombre de messages du forum : 2214
Membre depuis:
décembre 14, 2016
sp_UserOfflineSmall Hors ligne
11
juin 7, 2024 - 9:50 am
sp_Permalink sp_Print

Bonjour,

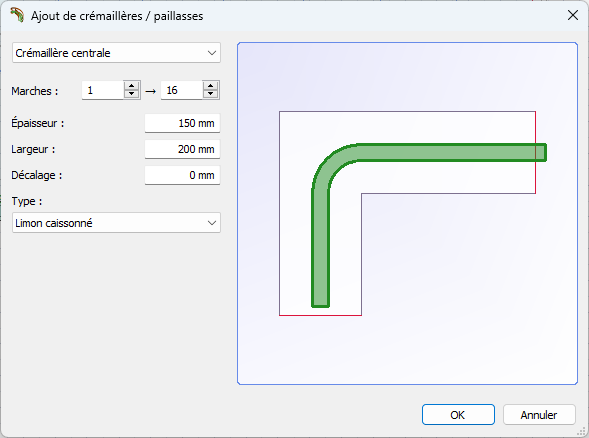

Pas de soucie merci de me joindre les fichiers StairDEsigner définitive et je procéderais à l’expert un en prolongation et l’autre un central caissonné comme convenue ,



caissonné.pngAgrandir l'image



Bien a vous, Alex

sp_PlupAttachments Pièces jointes
Avatar
SEBASTIEN Parrain

Nombre de messages du forum : 9
Membre depuis:
mai 30, 2024
sp_UserOfflineSmall Hors ligne
10
juin 7, 2024 - 7:14 am
sp_Permalink sp_Print

Bonjour Alex,

Je vais travailler sur l’escalier cette après-midi .si j’arrive à faire les supports avec sketchup pouvez vous me les sorties en dxf pour les faires couper en usine comme je l’avais prévu?

Cordialement

Sébastien

Avatar
Alex

Nombre de messages du forum : 2214
Membre depuis:
décembre 14, 2016
sp_UserOfflineSmall Hors ligne
9
juin 3, 2024 - 10:31 am
sp_Permalink sp_Print

Bonjour,

Comme discuté au téléphone,

Le logiciel ne sera pas en mesure de faire les supports pour un escalier à limon central en acier.

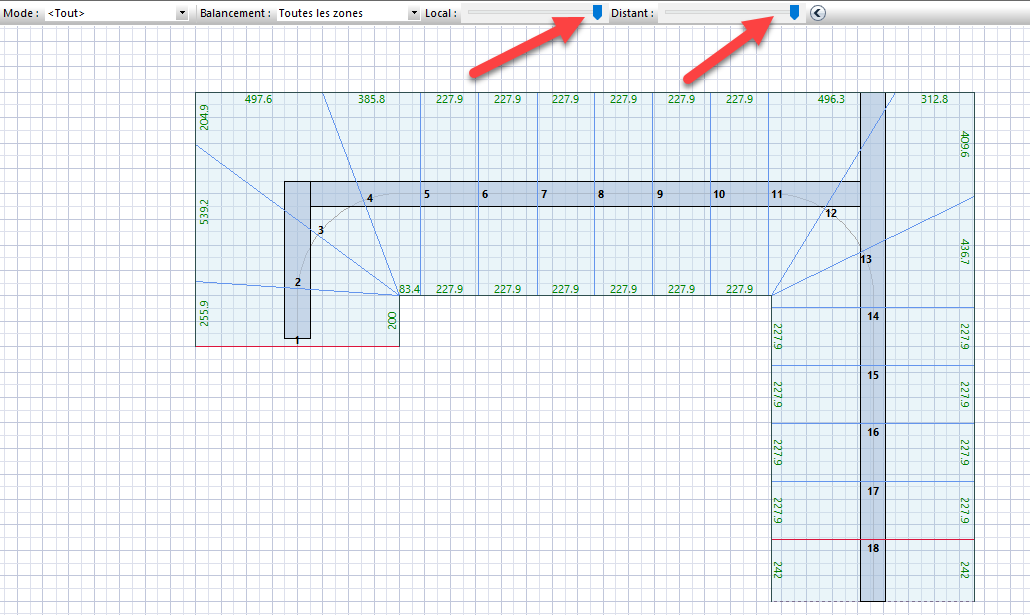

Vous pouvez réduire le nombre de marche balancé en jouant avec les curseurs.

distances.pngAgrandir l'image

Cordialement, Alex

sp_PlupAttachments Pièces jointes
Avatar
SEBASTIEN Parrain

Nombre de messages du forum : 9
Membre depuis:
mai 30, 2024
sp_UserOfflineSmall Hors ligne
8
juin 2, 2024 - 5:22 pm
sp_Permalink sp_Print

SEBASTIEN Parrain a déclaré
oui mais l’idée était d’avoir aussi les dimensions des supports de marches (plat entre dessous de marches et limon central ) car chaque supports sera de différentes mesures sachant que mon limon est rectiligne et les marches débillardées .



je voulais vous joindre des photos de ce que je souhaite mais je n’ai pas réussi. du coup c’est compliqué de communiquer! je souhaite faire découper les platines en usine;

si vous allez dans you tube : escalier tournant en metal et bois . (RD Metal) vous allez comprendre. c’est exactement ce que je veux!

bien cordialement

Avatar
SEBASTIEN Parrain

Nombre de messages du forum : 9
Membre depuis:
mai 30, 2024
sp_UserOfflineSmall Hors ligne
7
mai 31, 2024 - 3:37 pm
sp_Permalink sp_Print

oui mais l’idée était d’avoir aussi les dimensions des supports de marches (plat entre dessous de marches et limon central ) car chaque supports sera de différentes mesures sachant que mon limon est rectiligne et les marches débillardées .

Avatar
Alex

Nombre de messages du forum : 2214
Membre depuis:
décembre 14, 2016
sp_UserOfflineSmall Hors ligne
6
mai 31, 2024 - 12:38 pm
sp_Permalink sp_Print

Le principe sera identique avec des matériaux plus fin et bien sûr sans tenon d’assemblage pour les souder,

Bien à vous, Alex
