Intégration d’OptiCoupe à votre scie

OptiCoupe Pro PP comprend une gamme de post-processeurs pour convertir les plans de coupe en fichiers compatibles avec les scies CNC.

Intégration d'OptiCoupe et scie CNC

Exemple d’intégration avec la scie numérique Mayer Kappa

La vidéo ci-dessous montre un plan de calepinage OptiCoupe chargé dans la scie CNC Kappa, qui exécute automatiquement la séquence de coupe requise. Le meuble de test original a été conçu avec PolyBoard.

Voici un résumé du processus de production :

  • Le projet de meuble de test est conçu avec PolyBoard
  • La liste de débit est envoyée de PolyBoard à OptiCoupe
  • OptiCoupe génère les schémas et la séquence de coupe
  • OptiCoupe envoie ces données à la scie numérique
  • La scie Mayer coupe automatiquement les pièces
  • Une étiquette est imprimée pour chaque pièce
  • Sur la CNC de perçage Creator 950 de Felder
  • L’étiquette est scannée pour charger automatiquement le fichier de la pièce dans la Creator 950 (une option manuelle est également disponible)
  • Chaque pièce est usinée, prête à être assemblée

Liste des post-processeurs d’OptiCoupe

Les post-processeurs d’OptiCoupe sont accessibles depuis la fenêtre des options d’import/export via le menu Outils, ou depuis le menu Fichier > Format du post-processeur :

menu des post-processeurs dans opticoupe

Choisissez parmi :

  • Panneaux
  • Barres
  • DXF – exportez vos plans de coupe sous forme de fichier DXF

Sélectionnez ensuite le processeur spécifique. Ci-dessous, le post-processeur pour panneaux XML (Biesse).

post-processeurs pour scie cnc

Voici le post-processeur pour barres Tiger LineCut, à utiliser avec les scies linéaires TigerStop.

post-processeur pour scies linéaires

Le post-processeur fonctionnera normalement sans aucune modification, mais si nécessaire, le code peut être personnalisé directement à partir de cette fenêtre. Veuillez nous contacter pour obtenir de l’aide.

Voici la liste complète des post-processeurs pour panneaux :

  • AC/AD
  • AES Alpha
  • Altendorf 1
  • Altendorf 2
  • Canigo
  • Cassadei MC Editor
  • Condal SMH366 V207
  • CPOUT (Biesse, Giben)
  • Demeyere
  • DXF
  • Geometric
  • Homag VIC800S
  • HPGL
  • iLénia (Homag)
  • iLénia 2 (Nimac)
  • iLénia 3 (ACM)
  • KDT
  • Kvara Monolama
  • Macmazza (FMM)
  • Macmazza (PRO)
  • Mayer PC5400 / PC6000
  • Mayer PC7000
  • Nanxing Machinery
  • NPS400 (Homag, Casadei MX)
  • Panhans 1
  • Panhans 2
  • Panhans 3
  • PRV (Schelling)
  • PTX (Homag, Giben) version 1.02
  • PTX (Homag, Giben, Ayza Mizrak) version 1.08
  • PTX (Homag, Giben, Ayza Mizrak) version 1.15
  • PTX (SCM) version 1.14
  • R41
  • R41 / Microvellum
  • SCM MaestroCut
  • SCM Master
  • SCM Master (Imperial Unit)
  • SCM WinCut
  • SCM WinCutPlus 1
  • SCM WinCutPlus 2
  • SCM Xilia Master / X1000
  • Selco NC500
  • Striebig
  • Tai Chan Unik (PSX)
  • TPA (XML)
  • Turanlar
  • XML (Biesse)
  • XML 2 (Biesse)

Et voici la liste complète des post-processeurs pour barres :

  • BTL
  • Default
  • Elumatec (DGX)
  • Elumatec (XML)
  • FOM
  • Mecal
  • RazorGage
  • Ruf (CSV)
  • Salvador
  • Stromab
  • Tiger LineCut

Votre scie CNC ne figure pas sur ces listes ?

Ne vous en faites pas, de nouveaux post processeurs font leur apparition régulièrement.

Contactez-nous si vous souhaitez discuter de la possibilité de mettre en place un post processeur rien que pour vous.

Veuillez également noter que certaines scies n’offrent pas une automatisation CNC complète mais peuvent accepter la sortie sous forme de feuille de calcul. Les scies Haffner Murat en sont un exemple. Dans ce cas, OptiCoupe peut générer les résultats d’optimisation sous forme de feuille de calcul à charger dans la scie.

Obtenez les fichiers de post-processeur nécessaires pour faire fonctionner votre scie

Sélectionnez l’icône « Post-processeur » pour générer les fichiers pour votre scie.

icône du post-processeur pour scie cnc dans opticoupe

Cette commande est également disponible depuis le menu Fichier :

sortie du post-processeur pour scie cnc

Testez la sortie du post-processeur d’OptiCoupe

Vous pouvez télécharger notre version d’essai d’OptiCoupe pour créer un plan de calepinage optimisé. Cependant, veuillez noter qu’il n’inclura pas tous les détails pour vous permettre de découper les pièces. Vous pouvez télécharger ci-dessous un exemple d’optimisation complète.

Exemples de fichiers d’optimisation de découpe

Nous avons inclus un plan de calepinage optimisée aussi bien pour panneaux que pour profilés/barres, ainsi que des étiquettes pièce par pièce et les fichiers post processeurs de chaque scie numérique.

Une session de partage d’écran avec nous est également envisageable si vous souhaitez confirmer la compatibilité entre votre scie numérique et OptiCoupe. Ou encore, nous pouvons créer un nouveau post processeur pour vous si nécessaire.

Contactez nous pour demander un test de compatibilité

Cliquez ici pour plus d’informations sur OptiCoupe

Paramètres supplémentaires pour certaines scies CNC

Pour y accéder, allez dans Optimisation > Paramètres d’optimisation > Post-processeur :

paramètres des post-processeurs pour l’optimisation de la découpe

Épaisseur maximale de coupe

En fonction de l’épaisseur que votre scie peut accepter lorsque vous empilez les panneaux les uns sur les autres.

Largeur minimale des bandes

Un autre paramètre qui dépend de votre machine. Il s’agit de la largeur minimale que la scie peut prendre en charge et serrer correctement.

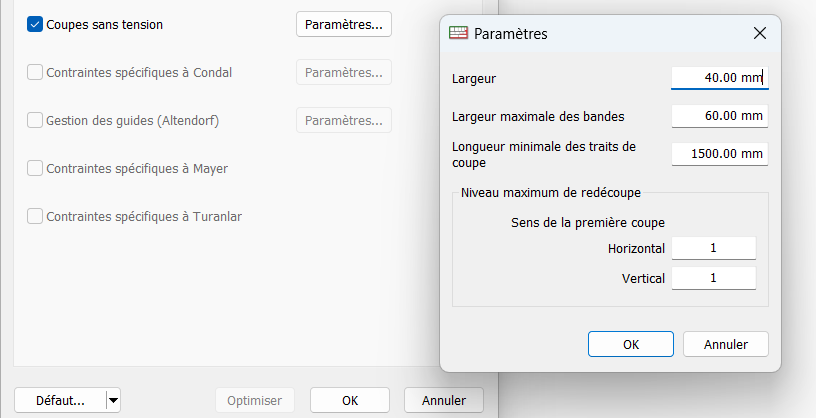

Coupes sans tension

La tension peut s’accumuler lorsque vous travaillez avec de longues sections de matériau. Si cela provoque des distorsions lors du processus de découpe, ces paramètres peuvent être utilisés pour limiter les dimensions.

coupes sans tension

Contraintes spécifiques à Condal

Contraintes spécifiques requises pour les scies Condal.

Alt tag: contraintes spécifiques aux scies condal

Gestion des guides (Altendorf)

Gestion des paramètres spécifiques à Altendorf relatifs à la priorité entre le guide parallèle et le guide transversal en fonction de la taille de la pièce.

paramètres pour scie cnc altendorf

Veuillez également noter qu’il existe deux post-processeurs Altendorf différents. Altendorf 1 concerne les anciennes générations du contrôleur Altendorf. Normalement, vous devriez utiliser Altendorf 2.

Contraintes spécifiques à Mayer

Instructions pour configurer OptiCoupe avec les scies Mayer.

paramètres pour scie cnc mayer

Contraintes spécifiques à Turanlar

Configuration intégrée pour les scies Turanlar.

paramètres pour scie cnc turanlar

Autres informations spécifiques à certaines scies

Nous avons créé des ressources supplémentaires pour certaines marques spécifiques de scies CNC. Vous les trouverez ici :

Intégration scies CNC
