Comment associer StairDesigner à votre machine CNC

Si vous gérez déjà votre fabrication avec une machine CNC, ou prévoyez de le faire, la question de la compatibilité entre notre logiciel de conception et votre centre d’usinage est sûrement la première qui vous vient à l’esprit.

stairdesigner et cnc nesting

StairDesigner Pro PP fonctionne avec quasiment toutes les machines CNC

Vous utilisez peut-être une machine CNC à poutre et ventouses, comme celle présentée ci-dessus, ou une machine CNC nesting. StairDesigner fonctionne avec les deux.

StairDesigner vous permet de concevoir votre projet rapidement et de manière fiable, puis d’automatiser la sortie de toutes les pièces. Le code machine pour faire fonctionner votre CNC est généré en quelques minutes et le risque d’erreur réduit au minimum.

L’intégration peut fonctionner de 2 façons…

1. Post processeur intégré disponible

StairDesigner Pro PP inclut une gamme de marques de post-processeurs spécifiques pour rendre l’intégration plus rapide :

  • Biesse – fichiers CIX pour BSolid et CID pour BiesseWorks
  • Homag / Weeke – fichiers MPR pour woodWOP
  • Felder / Vitap / Busellato / Brema – fichiers TCN pour TpaCAD
  • SCM / Morbidelli – fichiers XXL pour Xilog
  • Holz-her etc – fichiers HOP pour NC-HOPS
  • Format4 – fichiers F4G pour F4®Integrate

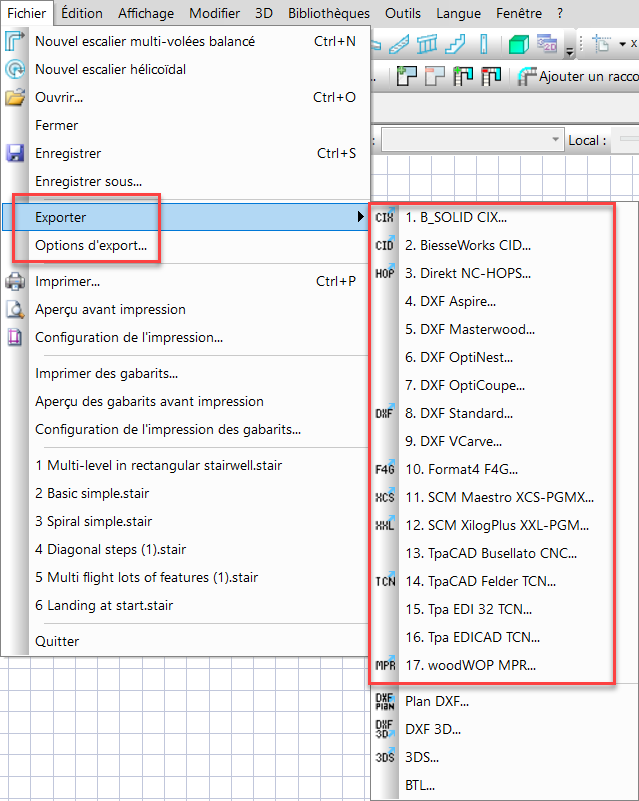

Accédez à l’export du fichier CNC et aux options modifiables du post-processeur via le menu Fichier :

Fonction d’export du fichier CNC dans le logiciel StairDesigner

Sélectionnez le post-processeur adpaté à votre logiciel FAO/configuration CNC et StairDesigner édite le fichier natif au bon format pour la meilleure automatisation possible.

Le post-processeur woodWOP/Homag est présenté ci-dessous.

post-processeur woodWOP/Homag dans stairdesigner
Tous les post-processeurs sont entièrement configurables

Comme pour l’export en DXF (ci-dessous), vous pouvez configurer les réglages de chaque post-processeur afin de correspondre exactement à vos méthodes de production.

Le moyen le plus rapide pour générer le code d’exécution nécessaire au démarrage de votre machine CNC.

2. Intégration via un logiciel de FAO intermédiaire

Sortie DXF pour toutes les formes de pièces et détails d’assemblage. Si votre logiciel de FAO accepte les fichiers DXF (ils le font tous), l’intégration se fera sans problème.

StairDesigner Pro PP sort les fichiers DXF qui sont chargés dans le logiciel de FAO fourni avec votre machine. Si vous êtes sur le point d’acheter un centre d’usinage, vérifiez qu’il est bien fourni avec un logiciel de FAO. Si ce n’est pas le cas, nous pouvons vous recommander quelques unes des meilleures options.

Les fichiers DXF de StairDesigner sont organisés en couches, chaque couche se rapportant à un parcours d’outil spécifique.

Le logiciel de FAO interprétera cette information et générera le code pour lancer la machine CNC.

Le post processeur DXF de StairDesigner contient une vaste gamme de personnalisations qui vous permet d’ajuster la sortie à vos méthodes de production.

Options d’exportation DXF de Stair Designer Pro PP entièrement configurales

Plus d’informations :

Paramètres du post-processeur DXF

Tout le processus, depuis la conception dans StairDesigner à la fabrication sur votre CNC, est extrêmement fiable et rapide. La conception et la découpe, même des projets les plus grands, peuvent être réalisées en moins de cinq minutes, car ces étapes sont largement automatisées.

Vous réaliserez d’importantes économies de temps et d’argent par rapport à la conception manuelle ou même à la CAO, si vous devez ensuite saisir manuellement chaque pièce dans le logiciel de FAO de votre CNC.

Vous trouverez ci-dessous quelques-uns des logiciels de FAO et des marques de machines CNC qui fonctionnent d’ores et déjà avec StairDesigner…

Homag/WeekeAlphacamAutodeskShotBot
MasterwoodBiesseFelderBusellato/Casadei
VCarve ProThermwoodSCM/MorbidelliAB-CAM
ArtcamLagunaLazyCam/MachVitap
EnrouteNC-HOPSBremaImportation directe chinoise
GannoMATTINY EDITProgeCADAspire

Ai-je besoin d’autre chose pour une machine en nesting?

Si vous utilisez une CNC nesting pour fabriquer vos pièces d’escalier, vous aurez besoin d’un logiciel d’imbrication pour traiter votre liste de débit et imbriquer les pièces sur le matériau en panneau.

De nombreuses solutions de FAO incluent un module de nesting. VCarve, par exemple, gère très bien l’imbrication. C’est aussi le cas d’Alphacam.

Si votre logiciel de FAO ne propose pas d’option d’imbrication, ou si vous voulez une solution complète qui s’intégrera parfaitement au reste de votre flux de production, examinez notre solution OptiNest.

limons imbriquées OptiNest
Limons imbriqués dans OptiNest
Marches imbriquées OptiNest
Marches imbriquées dans OptiNest

Vous trouverez ici plus d’informations sur les différences entre machines pièce par pièce et en nesting.

Testez d’abord la sortie de StairDesigner avec votre CNC

Vous pouvez télécharger ci-dessous les fichiers test d’un projet d’escalier et les charger dans votre logiciel de FAO.

Fichiers exemples de sortie fabrication

Le fichier de projet StairDesigner, la liste de débit et les plans de calepinage sont également inclus. Mais ce que vous devez tester avec votre CNC, ce sont les fichiers CNC pièce par pièce appropriés.

Veuillez noter que pour que l’intégration fonctionne pleinement, les paramètres du post processeur de StairDesigner doivent être définis pour correspondre aux spécifications d’outillage de votre machine. Néanmoins, vous serez en mesure de vérifier que les fichiers se chargent correctement dans votre logiciel de FAO.

Vous pouvez également envisager une session de partage d’écran complémentaire avec nous si vous souhaitez confirmer la compatibilité de votre logiciel de FAO et de votre machine avec StairDesigner.

Contactez nous pour demander un test de compatibilité

Cliquez ici pour plus d’informations sur StairDesigner
