Bonsoir Sébastien,
La couleur des nez de marches dépend du type de marche.
Pour les marches standard (balancée) la couleur est bleus. En édition des nez des marches il y a l’option de marche fixe et marche droite. Pour reconnaitre l’édition de certaine marches la couleur s’adapte au rouge. Les marches flottantes on une couleur orange. Veuillez expérimenter dans ce sujet pour voir appendre le comportement de ces types de marches.
Â
Voici aussi votre fichier stairfile.
Â
MichelÂ
Bonjour Michel,
Â
Merci pour cette video des plus pertinentes qui m’a permis de comprendre un peu mieux SD7 et d’assimiler beaucoup de subtilités.
Notamment les type de poteau ( angle ou intermédiaire), le prolongement des limons et la personnalisation de ceux-ci en tout dernier…
J’avais encore une question concernant les différentes couleur des nez de marche. A quoi cela correspond-il?
Quand à mon projet, je pense que cette fois ci il est au point, je joint le fichier pour le transfert.
Sébastien
avril 6, 2017
Hors ligne
Bonjour Sébastien,
Voici une vidéo explicative pour tes demandes et le fichier escalier.
(EDIT: le lien n’est plus actif)
Michel
avril 6, 2017
Hors ligne
Bonjour Sébastien,
Excuser moi pour ce délai de réponse. Je reviens ver vous ce soir
Michel
Bonjour Michel,
Â
Je reviens vers vous concernant la méthodologie à suivre concernant la création de palier car je ne parviens pas au même résultat que vous notamment avec les jonctions de limons et de balustres.
Ainsi je procède de la manière suivante:
creation nouvel escalier modele n°3 je renseigne la hauteur à gravir et la dimension de la cage, je ne mets ni poteau, ni rambarde, je les ajouteraient par la suite.
Puis j’ajoute un palier et renseigne ses dimensions. SD7 me crée un palier avec une nouvelle marche. Je repositionne la marche précédent ( marche 16) à une hauteur identique à celle du palier. Mais les limons n°3 ne se poursuivent pas jusqu’à ce palier.
J’ai remarqué dans le fichier que vous avez envoyé que les paramètres des limons entre nos 2 fichiers sont différents. Que votre limon n°3 droit allait au delà de la volée et que dans les paramètres de ce limon on retrouve « volées= volée n°3 ->palier n°1 » contrairement au mien ou je n’ai que « volée=3 »
Je suis un peu perplexe. Pourriez éclairer mes lanternes.
Merci.
Sébastien
(je joints le fichier créé)
Bonsoir Michel,
Merci pour ce retour,
au sujet du poteau central effectivement j’ai mal calculé.
ok pour les encastrements de 10mm
En ce qui concerne la liaison poteau limon nous avons l’habitude de ne pas faire d’épaulement cela permet de pourvoir tricher un petit peu sur les aplombs lors de l’assemblage sur chantier au besoin.
Pour les liaisons entre limons, nous faisons des assemblages à queue d’arondes entre les limons donc les 2 se superposent et nous avons donc besoin de tout l’encombrement de la trémie ( d’où les coupes à 45)
En ce qui concerne le limon3 droit en 2 parties, je ne suis pas arrivé à faire autrement. Lors de la création du palier, le limon 3 s’arrêtait au niveau de celui-ci. Nous avons également l’habitude de faire reposer ce dernier sur le sol fini en arrondi en venant recouvrir la dernière marche et dépassant donc l’encombrement de la trémie.
En ce qui concerne la réception marche 16, la dimension réelle de ma trémie est de 2098x1906mm ht 2835. Nous aimons encastrer partiellement le poteau de réception d’environ 30mm mais je ne maitrise encore pas suffisement le logiciel…c’est pour arriver à mes fins que j’avais réduis la volée et fait dépasser le poteau d’arriver de la dernière marche.
Voilà pour les explications.
Je vais certainement me servir davantage du logiciel à l’avenir est donc progresser rapidement.
Je regarde l’ensemble avec un peu plus d’attention et vous recontacte ce lundi.
Bien à vous.
Sébastien
avril 6, 2017
Hors ligne
Bonjour Sébastien
Il y a quelques remarques
Le poteau n’est pas centré correctement entre les limons
La connexion entre les limons sont en onglet ce qui n’est pas favorable a la réalisation.
La marche palière doit se limiter dans la cage escalier pour la fabrication
Le limon droit de la troisième volée n’est pas en une pièce.
La pénétration des marches mis a 10 mm de profondeur pour un limon de 32 mm cela suffit et aussi un épaulement latéral dans le tenon des limons pour une meilleure finition d’assemblage.
Â
Voici la version que je proposeÂ
Â
MichelÂ
Bonjour Michel,
Mon client n’a finalement pas opter pour une marche de départ dégagée ou débordante.

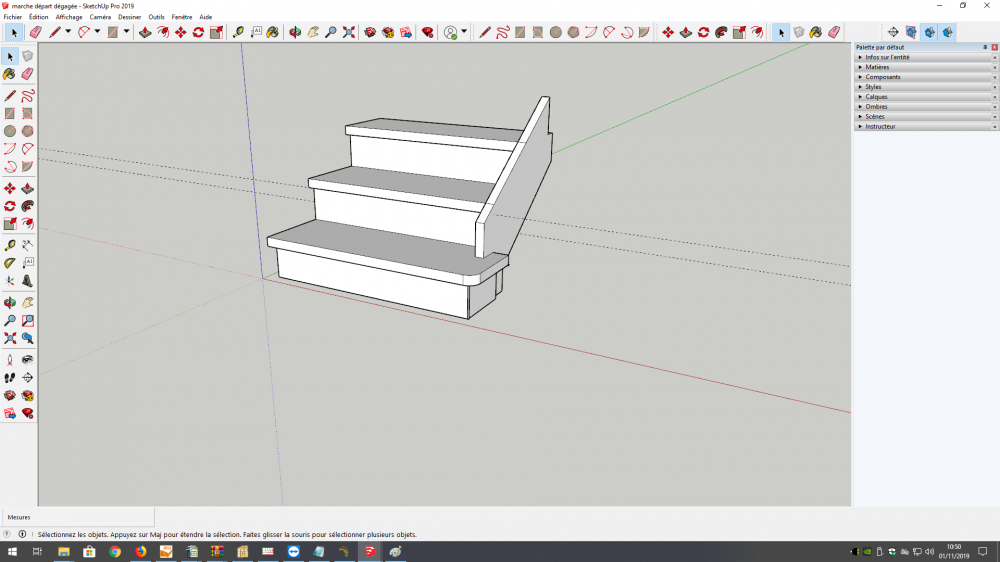

mais je joint tout de même un croquis.
Je ne suis pas totalement sur du plan de l’escalier mais celui-ci me semble etre correct.
Pourriez vous egalement m’envoyer les plans dxf pour l’escalier joint.
Cordialement.
Sébastien ALLAMAND
avril 6, 2017
Hors ligne
Bonsoir Sébastien,
envoi moi un croquis de ce que tu voudrais avoir comme escalier
Michel
Michel Melon a déclaré
Bonsoir Romain,Voici une petite vidéo pour explicative 😉
Â
(le lien n’est plus actif)
Â
MichelÂ
 Â
Bonjour Michel,
Pourriez vous rendre cette video à nouveau disponible car je suis bloqué également.
Une autre question concerne la marches de départ dégagée que je souhaite faire dépasser du limon (avec ou sans poteau en retrait selon choix du client mais je n’y parviens pas.
Merci de votre retour.
Â
Sébastien
